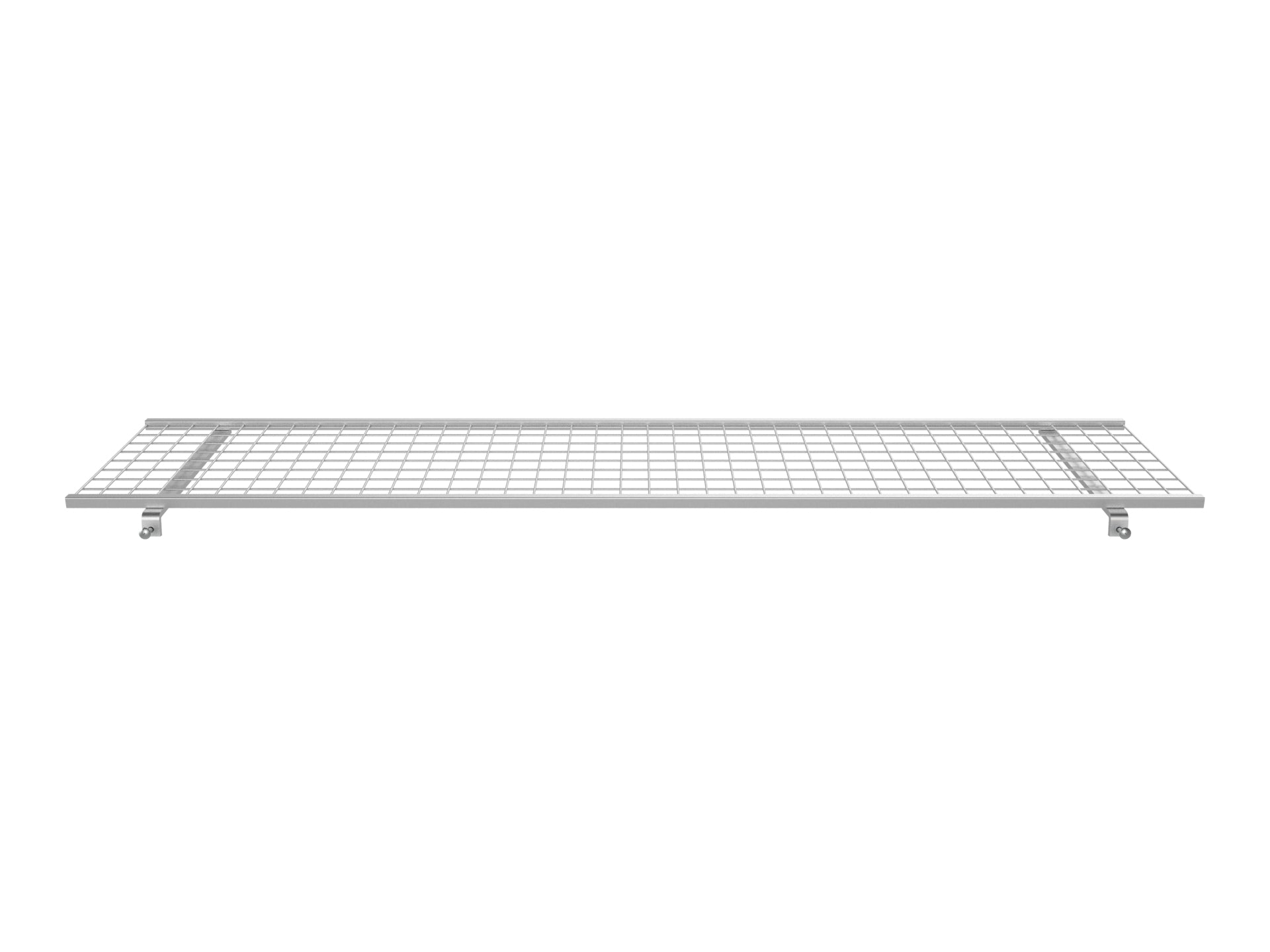

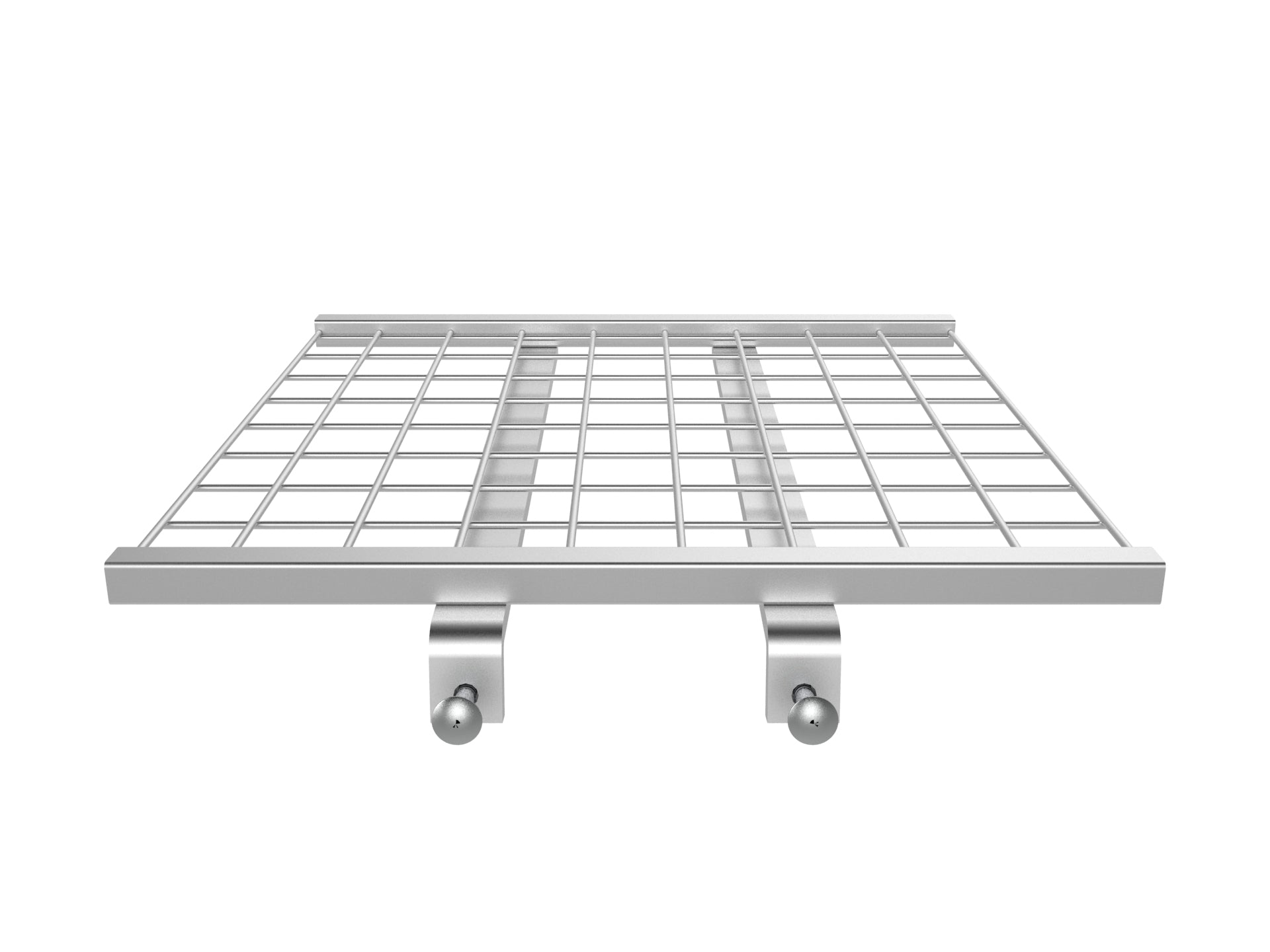

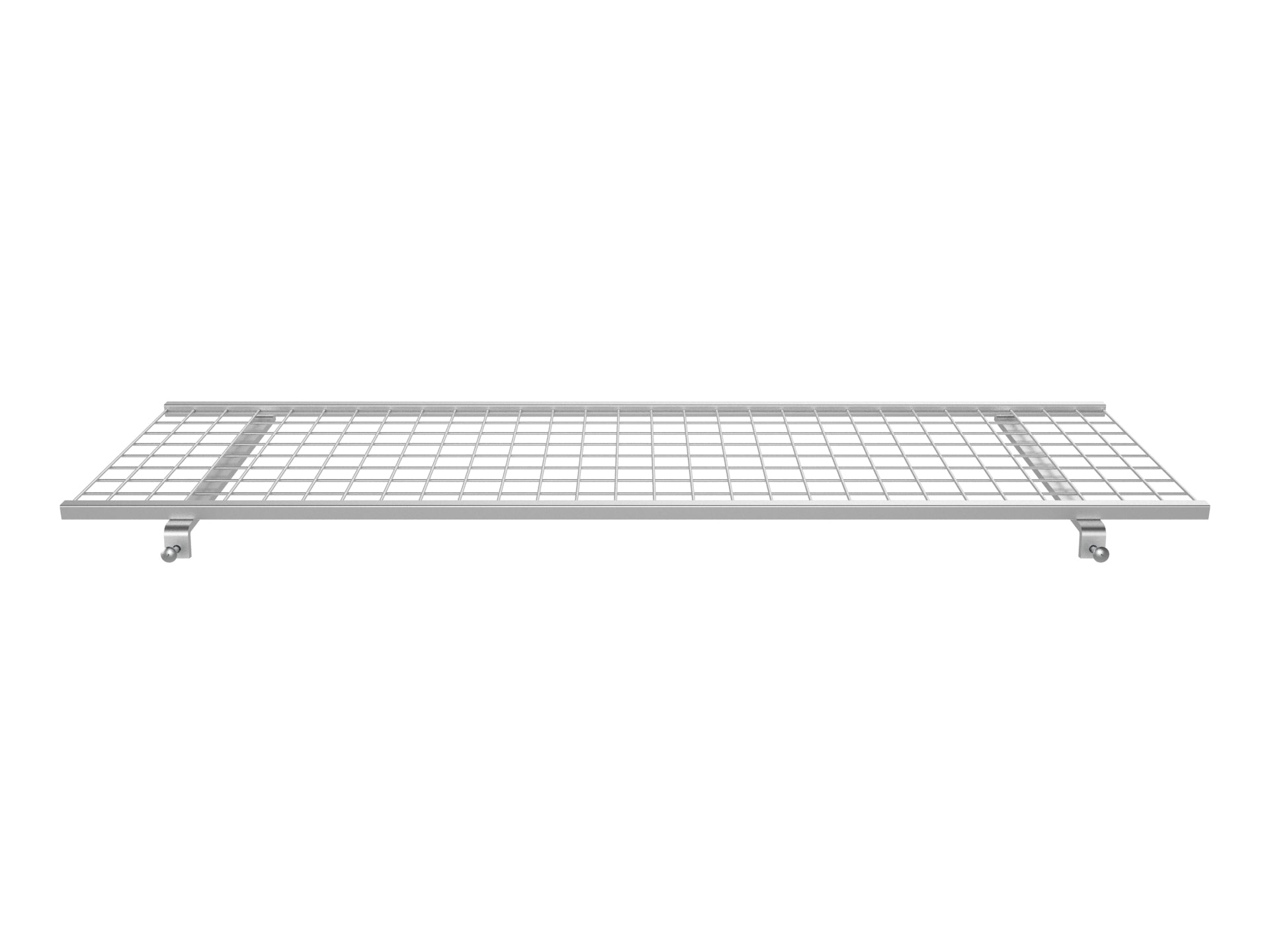

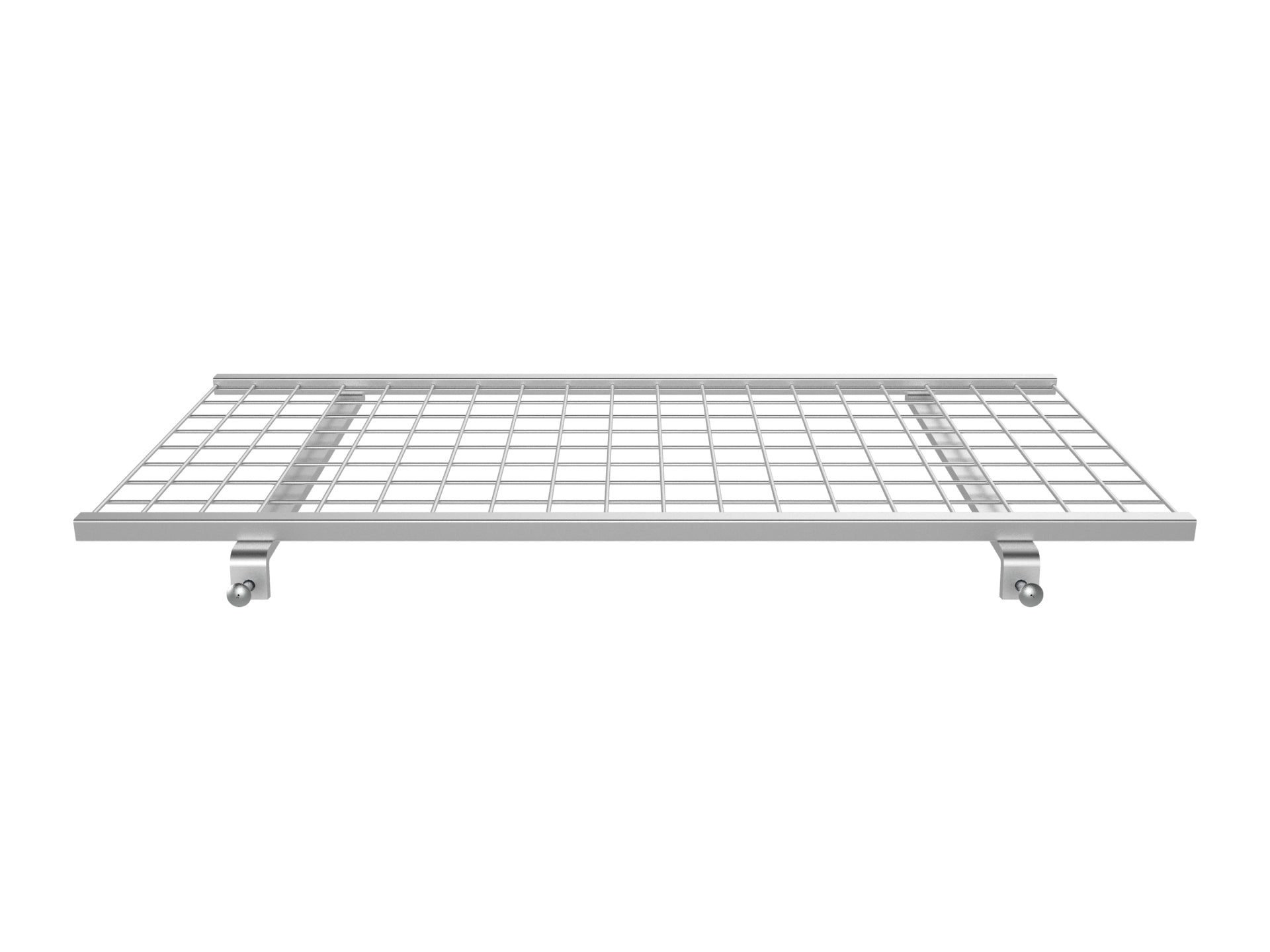

Sprungschürzen

Befestigung:

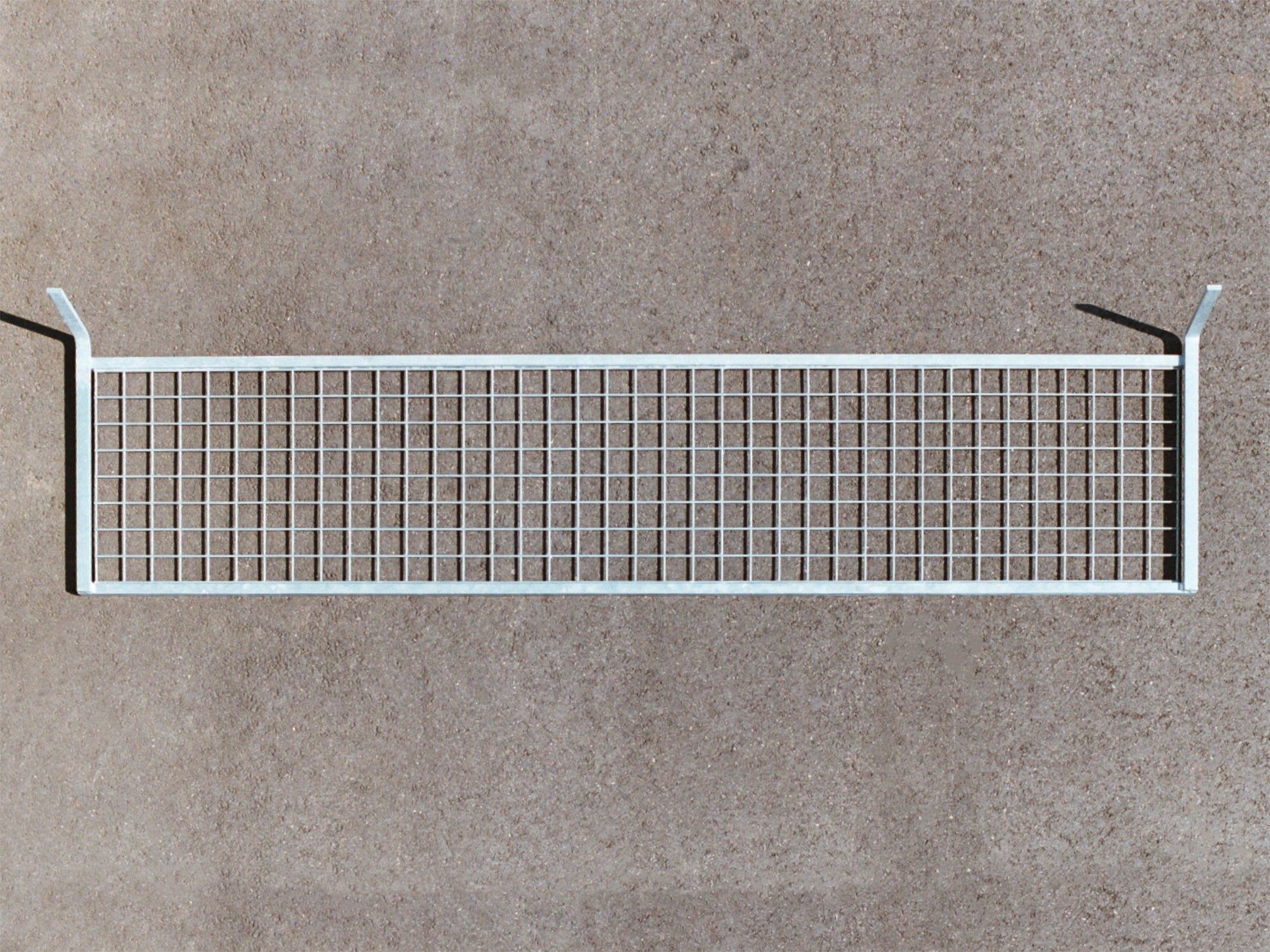

• Sprungschürze zum Einstecken: wird oben in den Elementrahmen eingesteckt
• Sprungschürze zum Anschrauben: wird seitlich an das Element angeschraubt (inkl. Befestigungsmaterial)

Winkel:

• Sprungschürze zum Einstecken: 90° vom Element gemessen

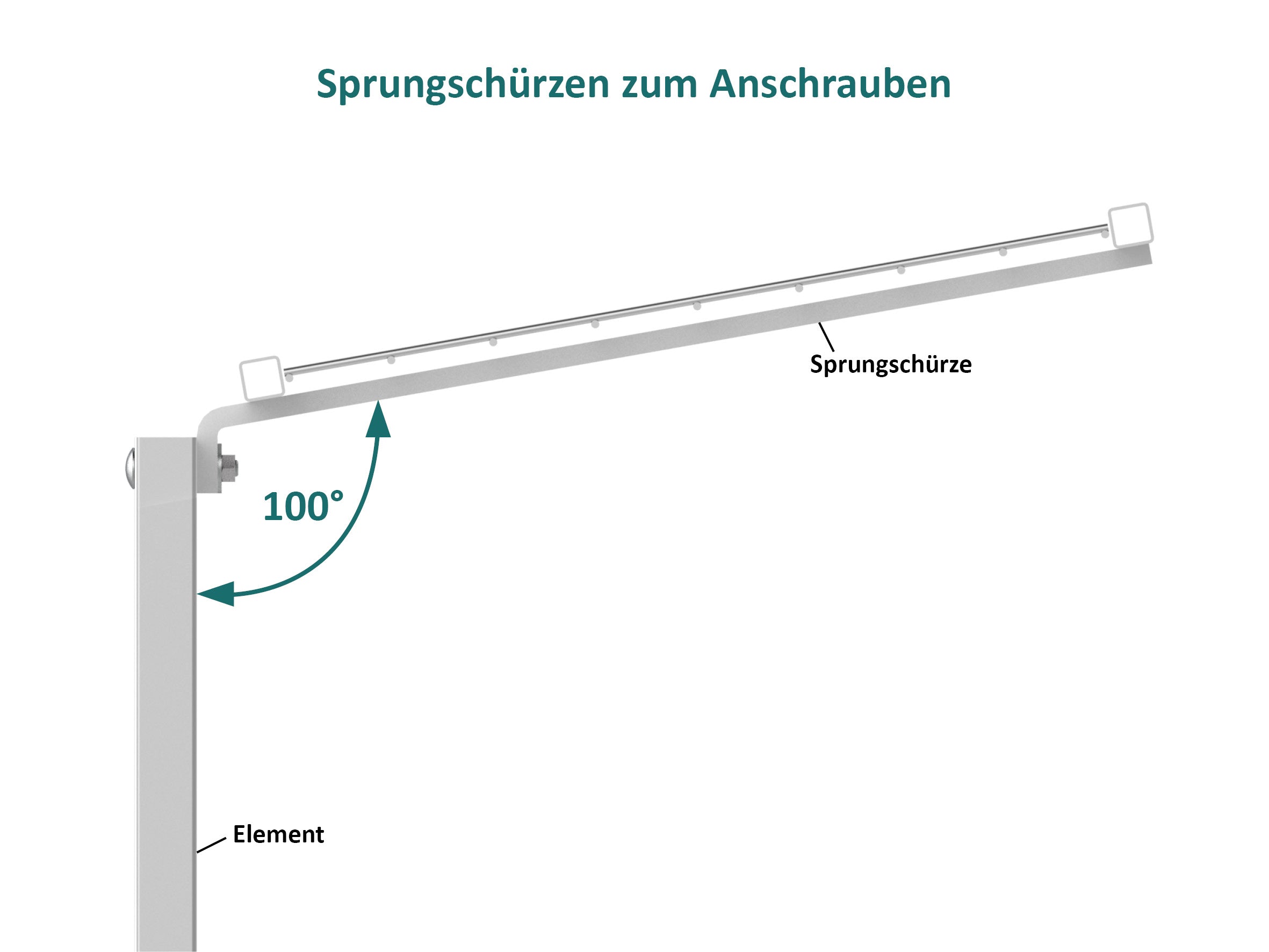

• Sprungschürze zum Anschrauben: 100° vom Element gemessen

Elementmaße:

• Tiefe: 0,47 m
• Breite: 0,44 m für Elemente mit einer Breite von 1,0 m (Ecke)
• Breite: 0,94 m für Elemente mit einer Breite von 1,0 m
• Breite: 1,44 m für Elemente mit einer Breite von 1,5 m
• Breite: 1,94 m für Elemente mit einer Breite von 2,0 m
• Winkel: 100° vom Element gemessen

Rundstahlgitter:

Die Gittermatte besteht aus Massivstäben und bietet einen sehr hohen Widerstand gegen starke einwirkende Kräfte.

• Maschung: 50 x 50 mm
• Drahtstärke: Ø 4 mm

Verzinkung:

Die Feuerverzinkung nach DIN EN ISO 1461 bietet höchsten Schutz vor Rostbildung.

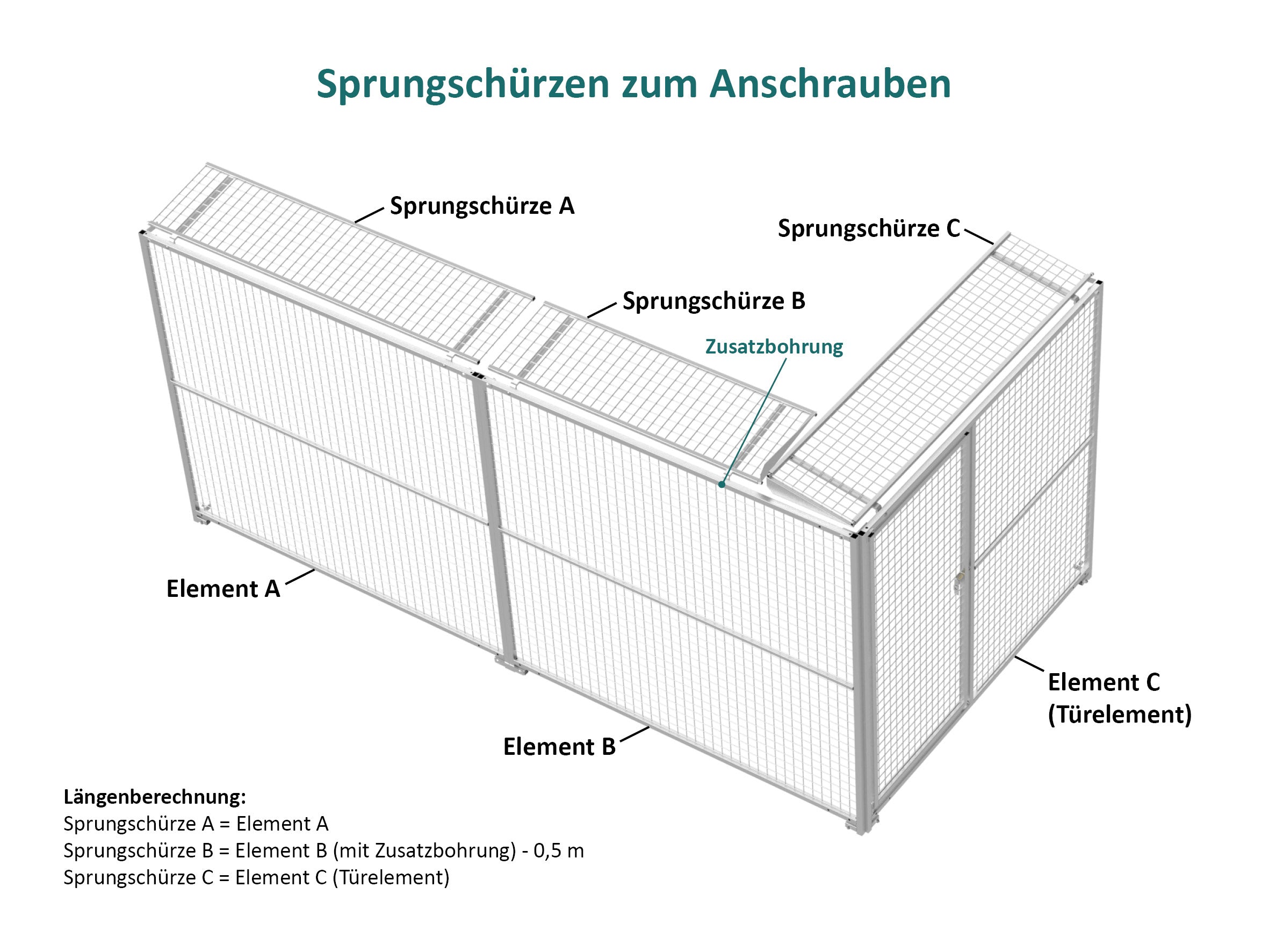

Montage in der Ecke:

Wenn eine Schürze über einem Türelement ( Element C ) montiert wird, dann benötigen Sie eine Sprungschürze in der gleichen Länge wie das Element ( Sprungschürze C ) = bevorzugte Bauweise.

Die angrenzende Sprungschürze in der Ecke ( Sprungschürze B ) ist um 0,5 m kürzer als das Element, an dem sie montiert wird ( Element B ). Dazu muss am Element eine Bohrung Ihrerseits vorgenommen werden.

Montage in der Geraden:

Alle Sprungschürzen, die nicht in einer Ecke montiert werden ( Sprungschürze A ), haben die gleiche Länge wie das Element ( Element A ).
